一、系统介绍
根据工厂占地比较大，部门比较多，管理比较复杂的情况，我公司研制出一套适合工厂使用门禁管理系统.通过RS485总线和TCP/IP通讯相结合的方式，统一管理员
工出入制度，在一个平台上操作管理，为工厂高效管理各个出入管理提供最现代化服务。系统免费提供的考勤系统，能为您的员工考勤及人事管理实现现代化，秩序化，自动化提供根本保障。
二、系统配置
RS485门禁控制器、TCP/IP门禁控制器、视频采集卡、监控摄像头、门禁读卡器、出门按钮、管理软件等。

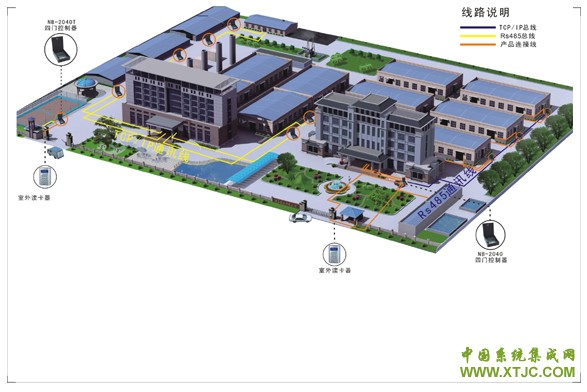

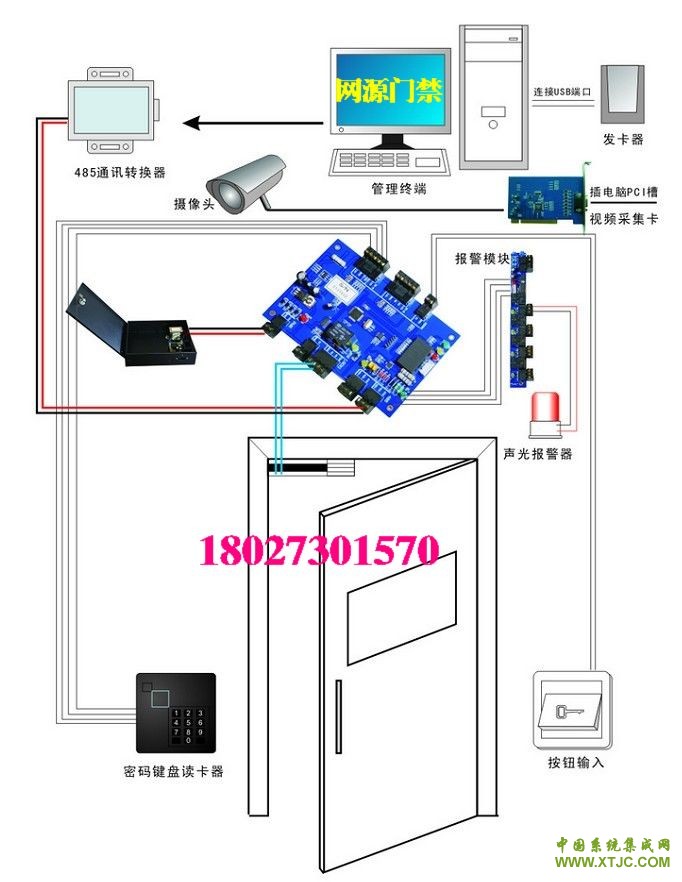

三、系统示意图
设备名称：单门双向门禁控制器
设备型号：主板型号：NB-2010
控制箱及电源型号：NB-JX
设备尺寸：主板尺寸：160*106mm
控制箱尺寸：273*228*65mm
设备颜色：主板颜色：蓝色
控制箱颜色：黑色
通讯方式：RS485
卡片容量：1.8万张
记录容量：10万条
控制门数：1个
外接读卡器：可以外接2个读卡器（可兼容HID，CPU，Motorola等各种品牌的读卡器；
可兼容其他一切韦根26或34的指纹、手机、二代身份证、面部识别读卡器。）
外接开关：1个
支持读卡器格式：韦根26 /韦根34
开门延时时间：1-255秒可调
最大联网数：N*256(N表示计算机串口数或者485HUB的口数，支持256个串口)
控制器到控制器的距离：总线最长1200米，建议1000米以内，增加扩展设备可达3000米。
读卡器到控制器的距离：100米内，建议80米内。
运行温度：-40至70摄氏度
运行湿度：10-90%RH，无冷凝
配套电源功率：电压12VDC,电流4A，功率48瓦、
配套软件：蓝本门禁管理软件4.1或以上版本
支持数据库：access和sql
